(73)专利权人浙江鼎臻消防科技有限公司地址311200浙江省杭州市萧山区宁围街道国丰大厦1幢1001室

　　本实用新型公开了一种用于消防的多功能安全锤,属于消防设备技术领域,一种用于消防的多功能安全锤,包括握把、破窗锤和储存机构,破窗锤套设在握把的外端部,储存机构安装在握把内,储存机构包括空腔、储存器、和卡槽,空腔开凿在握把底端,储存器安装在空腔内,卡槽开凿在握把内,且与空腔相连通,储存器与卡槽相匹配,通过外力驱使握把带动破窗锤运动,随后可通过外力驱使储存器延伸出空腔,可以实现在火灾突发情况下,使用安全锤进行逃生时,可利用安全锤带有的应急工具辅助逃生,从而增加安全锤的使用功能,为逃生者提供便捷。

　　1.一种用于消防的多功能安全锤,其特征在于,包括握把(1)、破窗锤(2)和储存机构

　　所述破窗锤(2)套设在握把(1)的外端部,所述储存机构(3)安装在握把(1)内,

　　所述空腔(31)开凿在握把(1)底端,所述储存器(32)安装在空腔(31)内,所述卡槽(33)开凿在握把(1)内,且与空腔(31)相连通,所述储存器(32)与卡槽(33)相匹配,

　　通过外力驱使握把(1)带动破窗锤(2)运动,随后可通过外力驱使储存器(32)延伸出空腔(31)。

　　2.根据权利要求1所述的一种用于消防的多功能安全锤,其特征在于,所述储存器(32)包括第一圆盘(321)、第二圆盘(322)、固定框(323)和固定机构(324),

　　所述第一圆盘(321)与空腔(31)滑动连接,所述第二圆盘(322)与空腔(31)滑动连接,且与第一圆盘(321)水平对应,所述固定框(323)固定安装在第一圆盘(321)与第二圆盘

　　(322)之间,所述固定机构(324)固定安装在第二圆盘(322)靠近卡槽(33)的一端,所述固定机构(324)插设在卡槽(33)内。

　　3.根据权利要求1所述的一种用于消防的多功能安全锤,其特征在于,所述储存器(32)还包括凹槽(325)和拉环(326),所述凹槽(325)开凿在第一圆盘(321)远离固定框(323)的一端,所述拉环(326)与凹槽(325)转动连接。

　　4.根据权利要求2所述的一种用于消防的多功能安全锤,其特征在于,所述固定机构

　　所述固定块(3241)固定连接在第二圆盘(322)靠近卡槽(33)的一端,所述活动槽

　　5.根据权利要求1所述的一种用于消防的多功能安全锤,其特征在于,所述握把(1)外端安装有开关器(11),所述开关器(11)位于破窗锤(2)的下侧,所述握把(1)顶端安装有照明灯(12),所述照明灯(12)与开关器(11)电性连接。

　　[0001]本实用新型涉及消防设备技术领域,更具体地说,涉及一种用于消防的多功能安全锤。

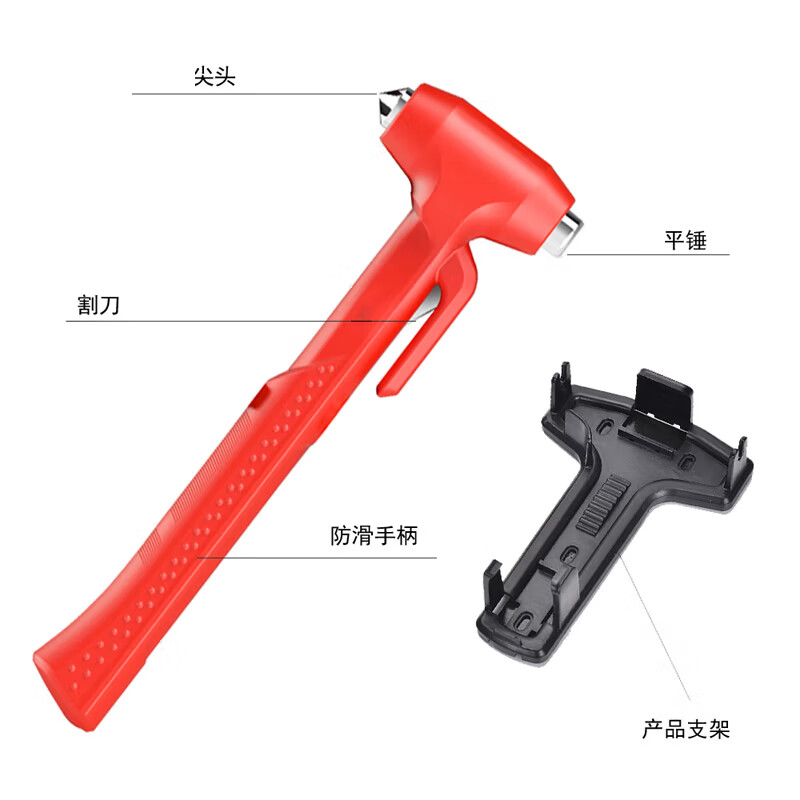

　　[0002]汽车安全锤,也叫多功能安全锤,指装置在汽车中,在发生紧急事故或灾害时,用来砸碎汽车玻璃窗逃生的工具,汽车安全锤的品牌繁多,功能及样式也各不相同,锤身材质有塑料、木、钢等,锤头均为金属头。

　　[0003]在现有技术中,安全锤运用于多个领域,而用于消防的安全锤,在使用时功能单

　　[0004]针对现有技术中存在的问题,本实用新型的目的在于提供一种用于消防的多功能安全锤,它可以实现在火灾突发情况下,使用安全锤进行逃生时,可利用安全锤带有的应急工具辅助逃生,从而增加安全锤的使用功能,为逃生者提供便捷。

　　[0009]所述空腔开凿在握把底端,所述储存器安装在空腔内,所述卡槽开凿在握把内,且与空腔相连通,所述储存器与卡槽相匹配,

　　[0010]通过外力驱使握把带动破窗锤运动,随后可通过外力驱使储存器延伸出空腔,

　　[0011]可以实现在火灾突发情况下,使用安全锤进行逃生时,可利用安全锤带有的应急工具辅助逃生,从而增加安全锤的使用功能,为逃生者提供便捷。

　　[0012]优选的,所述储存器包括第一圆盘、第二圆盘、固定框和固定机构,

　　[0013]所述第一圆盘与空腔滑动连接,所述第二圆盘与空腔滑动连接,且与第一圆盘水平对应,所述固定框固定安装在第一圆盘与第二圆盘之间,所述固定机构固定安装在第二圆盘靠近卡槽的一端,所述固定机构插设在卡槽内。

　　[0014]优选的,所述储存器还包括凹槽和拉环,所述凹槽开凿在第一圆盘远离固定框的一端,所述拉环与凹槽转动连接。

　　[0016]所述固定块固定连接在第二圆盘靠近卡槽的一端,所述活动槽开凿在固定块的外端部,所述卡扣与活动槽滑动连接,所述压缩弹簧固定安装在卡扣与活动槽之间,所述卡扣与卡槽相匹配。

　　[0017]优选的,所述握把外端安装有开关器,所述开关器位于破窗锤的下侧,所述握把顶端安装有照明灯,所述照明灯与开关器电性连接。

　　[0019]一、本方案可以实现在火灾突发情况下,使用安全锤进行逃生时,可利用安全锤带有的应急工具辅助逃生,从而增加安全锤的使用功能为逃生者提供便捷。

　　[0020]二、通过在握把内部增设应急工具,从而让逃生者在破窗后,有工具进行辅助,以此减少逃生时受到的伤害。

　　[0021] 三、还可通过增设的照明灯使人员在光线较暗时可更加高效的移动。

　　[0028] 3储存机构、31空腔、32储存器、321第一圆盘、322第二圆盘、323固定框、324固定机构、3241固定块、3242活动槽、3243压缩弹簧、3244卡扣、325凹槽、326拉环、33卡槽。

　　[0030] 请参阅图1‑4,一种用于消防的多功能安全锤,包括握把1、破窗锤2和储存机构3,

　　[0033] 空腔31开凿在握把1底端,储存器32安装在空腔31内,卡槽33开凿在握把1内,且与空腔31相连通,储存器32与卡槽33相匹配,

　　[0034] 通过外力驱使握把1带动破窗锤2运动,随后可通过外力驱使储存器32延伸出空腔

　　[0035] 可以实现在火灾突发情况下,使用安全锤进行逃生时,可利用安全锤带有的应急工具辅助逃生,从而增加安全锤的使用功能,为逃生者提供便捷。

　　[0036] 请参阅图2‑3,储存器32包括第一圆盘321、第二圆盘322、固定框323和固定机构

　　[0037] 第一圆盘321与空腔31滑动连接,第二圆盘322与空腔31滑动连接,且与第一圆盘321水平对应,固定框323固定安装在第一圆盘321与第二圆盘322之间,固定机构324固定安装在第二圆盘322靠近卡槽33的一端,固定机构324插设在卡槽33内,储存器32还包括凹槽325和拉环326,凹槽325开凿在第一圆盘321远离固定框323的一端,拉环326与凹槽325转动连接。

　　[0039] 固定块3241固定连接在第二圆盘322靠近卡槽33的一端,活动槽3242开凿在固定块3241的外端部,卡扣3244与活动槽3242滑动连接,压缩弹簧3243固定安装在卡扣3244与

　　[0040] 请参阅图1 ,握把1外端安装有开关器11 ,开关器11位于破窗锤2的下侧,握把1顶端安装有照明灯12,照明灯12与开关器11电性连接。

　　[0041] 工作时,先通过手部握住握把1 ,并通过挥动握把1带动破窗锤2进行破窗,而在破窗后,可通过拉动拉环326使固定框323延伸出握把1外,以此使逃生者可取出固定框323内的应急工具辅助后续的逃生,且在光线对其进行照明,可以实现在火灾突发情况下,使用安全锤进行逃生时,可利用安全锤带有的应急工具辅助逃生,从而增加安全锤的使用功能,为逃生者提供便捷。

　　[0042] 以上所述,仅为本发明较佳的具体实施方式,但本发明的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本发明揭露的技术范围内,根据本发明的技术方案及其改进构思加以等同替换或改变,都应涵盖在本发明的保护范围内。
